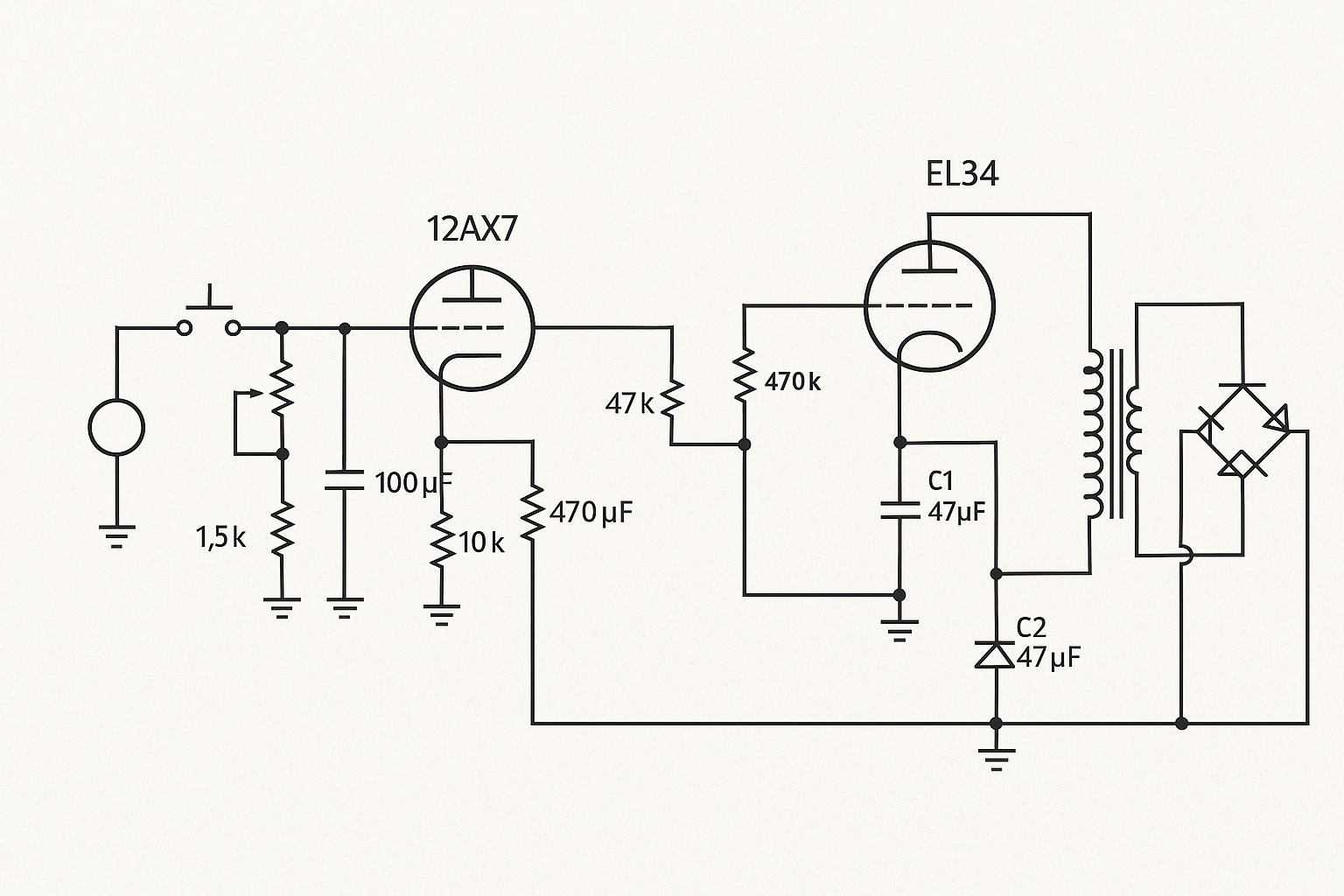

EL34 싱글 엔디드 진공관 앰프를 만들기 위한 기본 부품 목록을 아래에 정리해봤어요. 이 설계는 12AX7 (프리앰프관) + EL34 (파워관) 구성이고, 정류는 실리콘 다이오드 방식 기준입니다. 필요시 진공관 정류 방식으로 바꿔드릴 수 있어요.
EL34 싱글 앰프 부품 목록
1. 진공관 & 소켓
항목수량비고
| EL34 |
1개 |
출력관 |
| 12AX7 |
1개 |
프리앰프용 |
| 8핀 소켓 |
1개 |
EL34용 |
| 9핀 소켓 |
1개 |
12AX7용 |
2. 저항 (1/2W 또는 1W)
용도값수량
| 12AX7 애노드 저항 |
100kΩ |
1개 |
| 12AX7 캐소드 저항 |
1.5kΩ |
1개 |
| EL34 그리드 누설 저항 |
470kΩ |
1개 |
| EL34 그리드 스토퍼 |
1kΩ |
1개 |
| EL34 캐소드 저항 |
470Ω ~ 560Ω |
1개 |
| B+ 전원 직렬 저항 |
2.2kΩ ~ 4.7kΩ |
1개 |
3. 커패시터
용도값정격 전압수량
| 커플링 콘덴서 (12AX7 → EL34) |
0.22uF ~ 0.47uF |
400V 이상 |
1개 |
| 12AX7 캐소드 바이패스 |
100uF |
25V |
1개 |
| EL34 캐소드 바이패스 |
470uF |
50V |
1개 |
| 전원 필터 콘덴서 (C1, C2) |
47~100uF |
450V |
2~3개 |
4. 트랜스포머
용도사양비고
| 출력 트랜스 |
5kΩ ~ 6.6kΩ 1차 / 8Ω or 4Ω 2차 |
싱글용, 1개 |
| 전원 트랜스 |
250~300V x 2 (CT), 6.3V 히터출력 |
1개 |
| 초크 (선택) |
5~10H, 100mA 이상 |
전원 필터링용 (선택) |
5. 정류 회로 및 전원
항목사양수량
| 정류 다이오드 |
1N4007 또는 UF4007 |
4개 |
| AC 입력 플러그 |
퓨즈 포함 IEC 타입 |
1개 |
| 퓨즈 홀더 + 퓨즈 |
1A 퓨즈 |
1세트 |
6. 그 외 구성 요소
- 볼륨 포텐셔미터 (100kΩ 로그형) + 노브
- 입력 잭 (RCA 또는 6.3mm)
- 스피커 단자 (바인딩 포스트)
- 섀시 (알루미늄 또는 철제)
- 스탠드오프, 볼트, 너트
- 내부 배선용 전선 (히터선은 트위스트 권장)
- 절연 부품 및 수축 튜브
